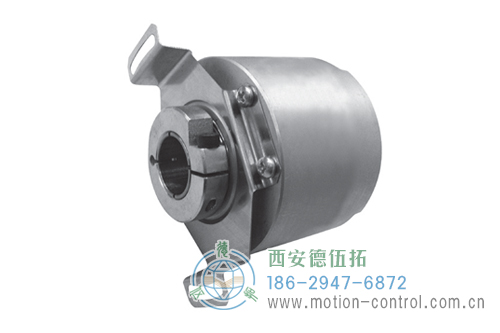

HC53光电电机反馈编码器

HC53光电电机反馈编码器
机床主轴专用编码器，空心轴设计便于安装
最高转速达12000RPM
最大脉冲频率可达300kHZ

脉冲数
1024,2500 PPR。其它脉冲数应要求可以定制。

HC53编码器针对机床主轴要求设计，最高转速可达12000RPM，高抗冲击和振动性能。
安装更简便，允许较大的电机轴公差和对轴位置信号输出的对中调整。
优良的光学结构允许内部的器件在很高的环境温度条件下正常工作。高温油脂可以延长轴承的使用寿命。
安装不需特殊工具。

HC53光电电机反馈编码器产品规格
外径：53mm
轴径或孔径：15mm
脉冲数或分辨率：1024,2500
防护等级：IP40

HC53光电电机反馈编码器技术参数

技术数据(机械)

外形尺寸	外径：53mm(带外罩) 高度：47.6mm
轴径	空心轴：15mm；锥轴：12mm(1:10)
连接轴的轴向跳动	±0.8mm
连接轴的径向跳动	±0.2mm最大。(包括轴的垂直度)
最高转速	12000RPM
防护等级	IP40
工作温度	-20`+120℃
存储温度	-40`+120℃
相对湿度	95%(非冷凝)
抗振动	25m/s2(5`2000Hz)
抗冲击	1000m/s2(6ms)
材料	轴承座：铝 外壳：铝 轴：黄铜
重量	200g

技术数据(电气)

电源电压	直流5V±10%
最大空载电流	175mA
增量信号	A,B
精度	最大2.5角分
相位检测	逆时针，A超前B 90°(从安装轴的方向看)
A至B的相位差公差	±45°电气
最大脉冲频率	300kHz
信号电平	差分线驱动(RS 422)
输出电流	40mA
连接	插头(径向电缆)
零位信号	Z
零位信号的脉冲宽度	180°(门控B高电平)

电气连接

针脚	颜色	功能
1	红	VCC
3	黑	GND
5	蓝	A
7	蓝/黑	A
9	绿	B
11	绿/黑	B
13	紫	Z
15	紫/黑	Z
16	屏蔽层	屏蔽

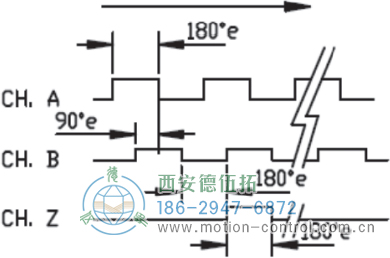

信号图
从编码器后盖看，轴逆时针旋转

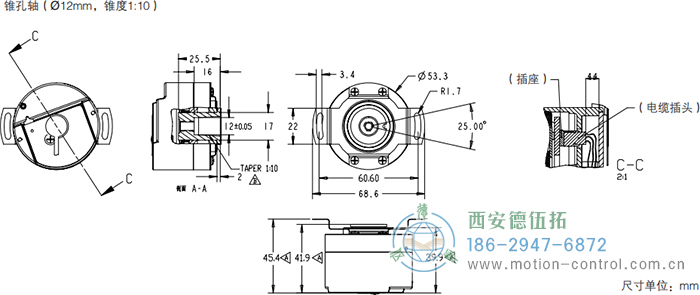

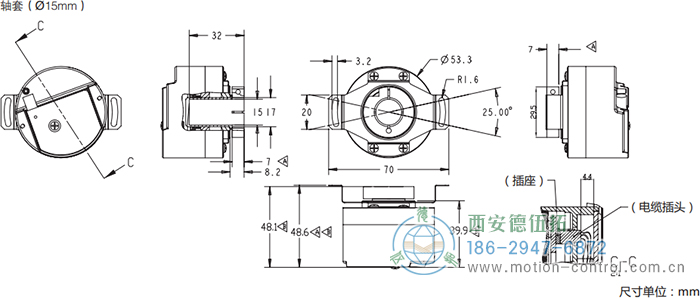

HC53光电电机反馈编码器外形及安装尺寸

HC53光电电机反馈编码器订货说明

在订货时我们需要确认用户所购买的HC53光电电机反馈编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

型号	轴	脉冲数/级数	安装	电气	连接
□	□	□	□	□	□
HC53	H 锥孔轴（Φ12mm,锥度1:10 ) D 轴套（Φ15mm )	1024/0 2500/01	2 60mm 弹簧片	3 DC 5V 电源输入，RS 422 输出	A 16针插头+0.3米电缆

¹ 2500PPR编码器受300kHz最大脉冲频率限制，最高转速为6000RPM。
