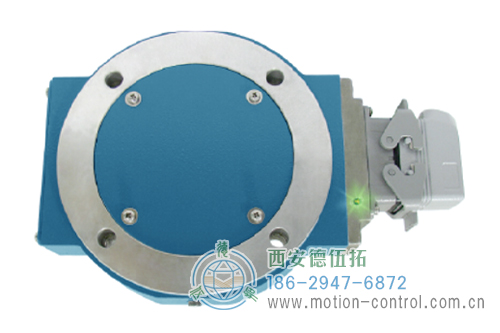

AV850磁式增量重载编码器

AV850磁式增量重载编码器

AV850 SMARTach^TM III系列磁式重载型编码器适⽤于8.5"C-Face式电机。

该系列编码器采⽤磁式传感技术，不受⽔、油和灰尘等污染的影响。电路部分完全灌胶封装，通⽤的5-24V的智能⾼功率输出可驱动⻓电缆，且具有完善的电路保护。

AV850采⽤⽆轴承结构设计，内部没有任何可磨损的部件，同时结合Avtron的专利宽距技术，可承受⼤的轴向蹿动，不受振动、冲击、温度变化、轴承污染、轴电流等问题的影响，极⼤延⻓了编码器的使⽤寿命，因此在机械轴常发⽣蹿动或振动的⻮轮电机和制动类应⽤中有着杰出表现。

当AV850启动⼯作时，如有接线错误，LED指⽰灯会显⽰橙⾊；如安装⽆误，则LED灯显⽰绿⾊。如果编码器监测到输出信号不理想，LED等会变为红⾊，通知操作员需要关注编码器，同时编码器仍会保持⼯作，使⽤⼾可安排合适的停机时间检修。

优秀的机械结构，结合完善的电路设计，使得AV850磁式增量重载编码器成为您能找到的最坚固、最可靠的编码器之⼀。今天就来体验⼀下我们的AV850 型编码器吧！

AV850磁式增量重载编码器技术参数

⼯作功率：
 电压：5-24VDC
 电流：100mA，⽆负载

输出⽅式：A引导B，带标识信号（A,A-,B,B-,Z,Z-）

输出频率：@5V，@1m电缆，最⼤250KHz；@24V，@300⽶电缆，线驱动选项#8，最⼤45KHz

PPR：4-50000

速度：最⼤6000RPM（如需更⾼，请联系技术⽀持）

转⼦轴向定位：移动/错位可达±0.100"[2.54mm]

传感器-转⼦间隙：0.045",+0.015/-0.040"[1.14mm+0.38/-1.0]

⼯作温度：-40℃到+100℃（转⼦：间歇150℃）

电⼦部件：完全灌封，IP67

抗振动：18G

抗冲击：通过1⽶跌落测试

重量：单输出9lb[4kg]；双输出11lb[5kg]

质保：1年⽆争议质保

AV850磁式增量重载编码器外形及安装尺寸

AV850磁式增量重载编码器订货选型说明

在订货时我们需要确认用户所购买的AV850磁式增量重载编码器的相关规格参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

型号	转⼦样式	轴径	左传感器		右传感器		连接器	特殊选项
			线驱动	PPR	线驱动	PPR
AV850	□	□	□	□	□	□	□	□□□ZA
AV850	参⻅下表	参⻅下表	X - ⽆ 6 - 5-24V输⼊/输出（7272） 8 - 5-24V输⼊/输出，⾼功率 9 - 5-24V输⼊，5V输出（7272）	X - ⽆ F - 60 C - 64 G - 100 H - 120 A - 128 L - 240 N - 256 P - 300 E - 360 B - 480 Q - 500 R - 512 S - 600 V - 900 J - 960 W - 1000 Y - 1024 Z - 1200 6 - 1800 3 - 2000 4 - 2048 5 - 2500 D - 4096 8 - 4800 9 - 5000 0 - 定制	X - ⽆ 6 - 5-24V 输入/输出（7272） 8 - 5-24V输入/输出，⾼功率 9 - 5-24V输入/5V输出（7272）	X - ⽆ F - 60 C - 64 G - 100 H - 120 A - 128 L - 240 N - 256 P - 300 E - 360 B - 480 Q - 500 R - 512 S - 600 V - 900 J - 960 W - 1000 Y - 1024 Z - 1200 6 - 1800 3 - 2000 4 - 2048 5 - 2500 D - 4096 8 - 4800 9 - 5000 0 - 定制	参⻅下表	000 - ⽆ 003 - 带模拟信号转换器K661 004 - 超级磁屏蔽 4xx - 定制PPR（参⻅下表） 704 - ⼤型电机定⼦适配器和超级磁屏蔽 007 - 带密封的海洋应⽤外壳，仅适⽤于单输出

转⼦样式	轴径
T-通轴式转⼦（英制） C-通轴式凸轮转⼦（英制）	A-0.750 B-0.625 C-0.875 E-1.000	F-1.125 H-1.375 8-1.500 J-1.625	K-1.750 L-1.875 M-2.000 N-2.125	P-2.375 Q-2.250 R-2.500 T-2.625	S-2.771 2-2.875 U-3.000 W-3.250	Y-3.375 Z-3.421 V-3.438 3-3.500	D-3.625• G-3.750• 4-3.875• 1-4.000•	5-4.125• 6-4.500• 9-4.501• •仅适⽤于转⼦样式T
M-通轴式转⼦（mm） D-通轴式凸轮转⼦（mm）	F-30mm J-42mm P-60mm	Y-80mm(f6) Z-80mm(h7) 4-95mm(m6)	D-93mm(g6) E-19mm(h7) S-70mm(m6)	T-70mm(h7) 2-80mm(g6) 3-90mm(m6)	5-100mm(m6) 8-110mm(g6)
U-通⽤转接轴 G-通⽤轴接地套件 Q-编码器叠装适配器	F-1.125GECD180-320 N-2.125GECD360 P-2.375GECD400 2-2.875GECD500 R-GECD507,509	9-GECD6000,6100,6200,6700,6800,&6900 V-GECD4300,4400,5400,6400&6500 W-GECD4500,7500,7600	Y-GECD4600,4700,8500,&8600 Z-GECD680 4-ABB95mm Q-GECD444/505E	U-通⽤转⼦（包含1个转⼦和所有电机转接轴（除选项Q,R,Z,4外)
X-⽆转⼦	X-⽆

连接器选项

安装在编码器端				3"电缆			5"柔性导管
P- ⼤连接器带插头 G- ⼤连接器，(Northstar引脚）带插头 1- ⼩连接器，（M3/M4引脚）	E-（M737引脚）不带插头 F-（M737引脚）带插头 H-（M727A引脚）不带插头 J- M727A引脚）带插头	A- 不带插头 B- 带插头 C- 带插头和柔性适配导管 L-带直⻆插头 K- 带引线的导管 R-Mini MS扭锁式，带插头	3- 6针MS连接器（M940引脚） 5- 10针MS不带插头（Dynapar引脚） 7- 7针MS不带插头	Z-⼤连接器，带插头 Q- ⼤连接器，18"柔性电缆带插头和适配端⼦	S-Mini MS不带插头	W- 只带引线	N- 只带引线 T- 端⼦盒
